Cable RBG a monitor CTM644

[amakuja]

Buenas,

He estado buscando en el foro pero no he llegado a encontrar si hay publicado el pineado.

El caso es que a finales del año pasado me hice un apaño para conectar equipos por RGB a uno de mis monitores CTM644. Seguí un tutorial del pineado publicado en otro foro, pero no me funcionó.

¿Alguien tiene por ahí un gráfico/resumen para tontos con el pineado del scart hembra y el Din6?

Gracias

[acf76es]

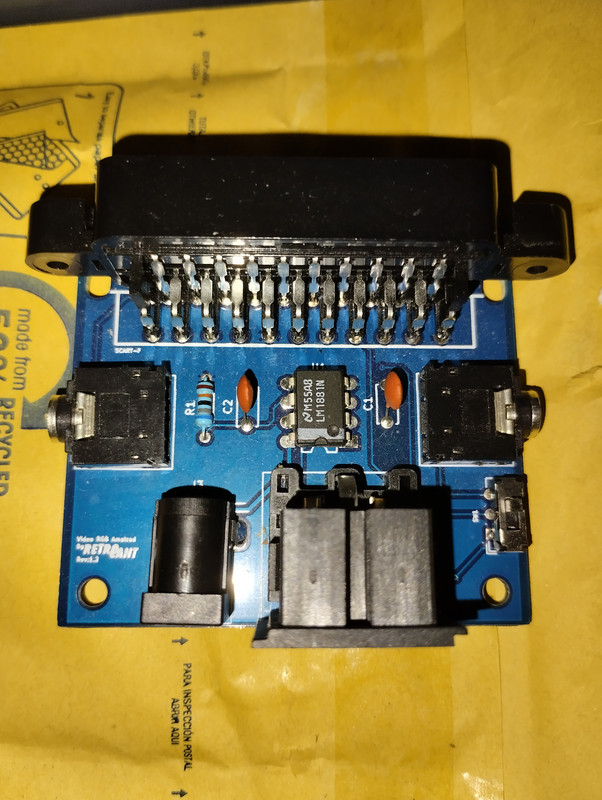

Saludos, yo tengo placas para poder adaptar desde un din6 a un conector SCART para poder conectar equipos retro de 8 , 16 y 32 bits en RGB.
Adjunta un separador de sync LM1881 y entrada y salida audio mono/stereo (selección) con salida minijack

Adjunto fotos

[amakuja]

Hola, tiene buena pinta, sí. Sólo por curiosidad, ¿a cómo sale el invento puesto en casa?


La idea es terminar el adaptador que tengo ya en marcha y que, a poder ser, funcione.

[acf76es]

Este fin de semana termino de montarlo, lo pruebo y te lo mando sin mas..
Te mandaré un MP.

Un saludo

[amakuja]

Buenas,

Quiero dar las gracias públicamente al compañero acf76es que ha tenido el detalle de mandarme el conector.



Muchísimas gracias.

[acf76es]

A disfrutarlo a tope y si puedes poner fotos de los sistemas que vas a conectar.. para ver como se ven... funcionará también con el MSX y Ataris ST por el separador de sincronismos que he adjuntado.

Un saludo.

[Mikes]

Yo tambien quiero uno, te lo pago
Y ya puestos a preguntar, qué solución usáis para monitor profesional de estos con conector BNC (aparte del tipico adaptador RCA-BNC). Cuando me hablan de RGB, sincronismos y ohmios se me va ya... :`

[acf76es]

Saludos, creo que me quedará alguna placa pero tengo que buscarlas...
En relación a los conectores BNC (se utilizan más profesionalmente que los RCA, pues si no quieres adaptores rca-bnc que son mas baratos y mas accesisble a no soldar nada, como último recurso sería realizar un cable ya crimpado con cable de video RG-59 (75ohm) y crimprar el bnc macho, el cable RG-59 ya en sí en mas pro que el cable RCA que la sección en mínima de los baratus chinos..

[amakuja]

A disfrutarlo a tope y si puedes poner fotos de los sistemas que vas a conectar.. para ver como se ven... funcionará también con el MSX y Ataris ST por el separador de sincronismos que he adjuntado.

Un saludo.

Por supuesto, a ver si este finde puedo coger el monitor del trastero y empiezo a probar lo que tengo por casa. Así de memoria puedo probar con tiempo Atari 8bits/ST, Msx, Amiga 600/500, Nes/Snes/N64/GameCube/Wii, Megadrive I-II/Saturn/Dreamcast y Ps1/Ps2 e incluso jamma, que tengo varios supergun. Y más adelante podría XBOX 360 (la que no llevaba HDMI) y Master System que las tengo en otra vivienda y un +2 cuando acabe el cable RGB.

Saludos
