Probando el TZXDuino [y CASDuino, MaxDuino,...]

[merlinkv]

Cuando se trata de Pro Mini o Nano, en los distintos userconfigX.h (dónde X es 0 o 9) configuras, entre otros, los parámetros generales de las pantallas.

[mad3001]

Buenas,

Pues he encontrado un tutorial esta mañana donde instalaban el TZXduino, así que he partido de cero, he instalado el Arduino Ide en otro ordenador, he bajado las librerías desde el propio Arduino Ide (3 en concreto) y se ha compilado y subido perfectamente el TZXduino a la placa que tengo sin pines.

Después me he metido con el MaxDuino pensando que esta vez iba a funcionar. Pues me ha dado un error en la compilación que decía que faltaba el hwconfig.h
He mirado en la carpeta y efectivamente faltaba . He vuelto al GitHub de rcmolina y en el listado del MaxDuino sí aparecía el hwconfig.h, así que me he vuelto a descargar el firmware y esta vez sí ha complicado.

Así que viendo que ya se subían los firmwares he instalado el MaxDuino en la otra placa, la que tiene soldados los pines. He probado una Oled y funciona correctamente.

...image...

Pero la 1602 con i2c, que es la que voy a usar, sólo muestra arriba una línea de rectángulos (después de ajustar el contraste al máximo). He probado con varias con idéntico resultado.

...image...

He visto ese mismo problema en otro tutorial y parece que se soluciona cambiando la numeración de la Dirección Hex del i2c, en mi caso es 0x27, o eso dice el serial monitor.

He bajado un sketch para probar la pantalla y con el contraste a tope las letras se ven muy claras (es la única forma de verlas), igual que los rectángulos de la foto anterior:

...image...

Lo que no sé es dónde tengo que cambiar la Dirección Hex en los archivos del TZXduino o del Maxduino, creo que con eso ya tengo más que suficiente para un par de días que he tocado este mundo del Arduino. Lo siguiente ya sería meterlo en la caja y terminar de soldar botones y jacks para poder probarlo.

El contraste tienes que ajustarlo en el adaptador I2C del LCD1602, prueba hacia un lado el potenciometro y sino hacia el otro....

Y la dirección tienes que editar el userconfig.h, primera línea cambia #define CONFIGFILE 7 por #define CONFIGFILE 3 que en ese mismo fichero verás que dice
/* 3:OPTIBOOT BOOTLOADER 32256, LCDSCREEN16x2, LCD_I2C_ADDR 0x27, SoftI2CMaster, I2CFAST, XY, AYPLAY */

[amakuja]

Buenas,

Pues he encontrado un tutorial esta mañana donde instalaban el TZXduino, así que he partido de cero, he instalado el Arduino Ide en otro ordenador, he bajado las librerías desde el propio Arduino Ide (3 en concreto) y se ha compilado y subido perfectamente el TZXduino a la placa que tengo sin pines.

Después me he metido con el MaxDuino pensando que esta vez iba a funcionar. Pues me ha dado un error en la compilación que decía que faltaba el hwconfig.h
He mirado en la carpeta y efectivamente faltaba . He vuelto al GitHub de rcmolina y en el listado del MaxDuino sí aparecía el hwconfig.h, así que me he vuelto a descargar el firmware y esta vez sí ha complicado.

Así que viendo que ya se subían los firmwares he instalado el MaxDuino en la otra placa, la que tiene soldados los pines. He probado una Oled y funciona correctamente.

...image...

Pero la 1602 con i2c, que es la que voy a usar, sólo muestra arriba una línea de rectángulos (después de ajustar el contraste al máximo). He probado con varias con idéntico resultado.

...image...

He visto ese mismo problema en otro tutorial y parece que se soluciona cambiando la numeración de la Dirección Hex del i2c, en mi caso es 0x27, o eso dice el serial monitor.

He bajado un sketch para probar la pantalla y con el contraste a tope las letras se ven muy claras (es la única forma de verlas), igual que los rectángulos de la foto anterior:

...image...

Lo que no sé es dónde tengo que cambiar la Dirección Hex en los archivos del TZXduino o del Maxduino, creo que con eso ya tengo más que suficiente para un par de días que he tocado este mundo del Arduino. Lo siguiente ya sería meterlo en la caja y terminar de soldar botones y jacks para poder probarlo.

El contraste tienes que ajustarlo en el adaptador I2C del LCD1602, prueba hacia un lado el potenciometro y sino hacia el otro....

Y la dirección tienes que editar el userconfig.h, primera línea cambia #define CONFIGFILE 7 por #define CONFIGFILE 3 que en ese mismo fichero verás que dice
/* 3:OPTIBOOT BOOTLOADER 32256, LCDSCREEN16x2, LCD_I2C_ADDR 0x27, SoftI2CMaster, I2CFAST, XY, AYPLAY */

Lo del contraste lo tenía solucionado, de hecho si no hubiera jugado con el potenciómetro no hubiera visto (ni podido sacar las fotos de más arriba) ni de los rectángulos que salen con el MaxDuino ni las letras del sketch de prueba para el lcd 16x02.

Mientras intentaba encontrar más información he hallado una versión anterior de TZXduino, la he bajado y después de instalar la librería del SDFat a una versión más antigua, he conseguido instalar el TZXDuino 1. 17 y la pantalla con esta versión se ve de PM (aunque la foto no le haga justicia, al menos sé que el chisme funciona bien)

Y la dirección tienes que editar el userconfig.h, primera línea cambia #define CONFIGFILE 7 por #define CONFIGFILE 3 que en ese mismo fichero verás que dice
/* 3:OPTIBOOT BOOTLOADER 32256, LCDSCREEN16x2, LCD_I2C_ADDR 0x27, SoftI2CMaster, I2CFAST, XY, AYPLAY */

A ver si hay suerte con esto, que yo quiero un MaxDuino, no un TZXduino, lo miro mañana.

[amakuja]

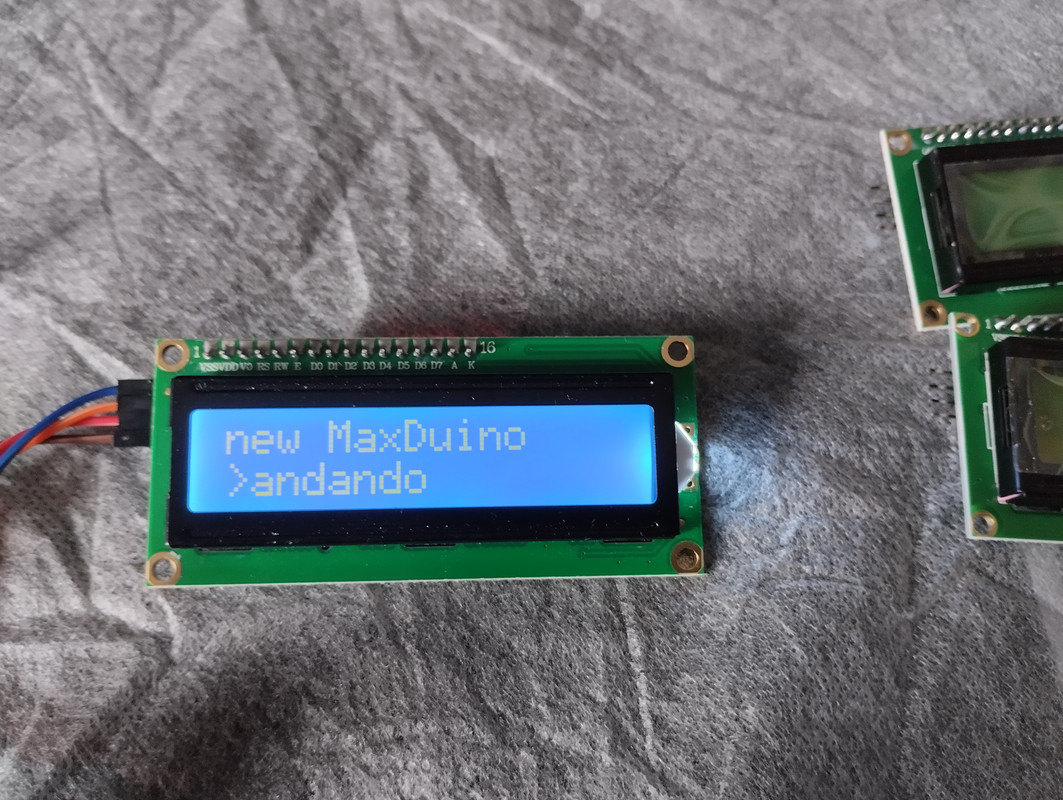

Ahora sí.



Gracias a todos.

Espero no tener problemas con las cargas cuando acabe de montar y soldar todo el invento, si no, volveré por aquí

El caso es que me empieza a molar esto de los Arduinos.

[cacharreo]

¿El interfaz permite que el firmware recuerde el último programa cargado? Es decir, navego hasta un programa, digamos JetPac, lo cargo en el ordenador, apago el *TZXduino y que al volver a encenderlo siga mostrando el JetPac.

[amakuja]

Yo diría que no, no al menos que yo recuerde en el MaxDuino de Antonio Villena con un firmware del 2018 o 2019. Este otro aún no lo he probado, pero seguiría apostando al negro.

[cacharreo]

Gracias por la respuesta.

Si el programa fuera de uso muy habitual se puede hacer manipulando el sistema de ficheros pero no es lo suyo.
