SpecROM, interfaz de ROM externa

Mensaje por Kyp » 13 Feb 2018, 19:27

Comienzo el nuevo año (un poco tarde) con un nuevo proyecto que llevaba tiempo queriendo hacer.

Tengo un interfaz de ROM externa de los que se hicieron por aquí hace tiempo basado en el interfaz de ROM externa de José Leandro, que funciona muy bien, pero no es compatible con los Spectrums +3 y +2A/B que al tener dos ROMs cambia la forma de anular las ROMs internas. El diseño es prácticamente igual pero lo he modificado para que funcione correctamente en todos los modelos simplemente poniendo o no un jumper (como el DivIDE). De paso lo he ampliado para poder poner cuatro ROMs, ideal para usar con una W27C512.

El interfaz sirve solo para sustituir la ROM interna, como si fuera un Spectrum 48K, por una de 16K, por ejemplo una de test o un juego de IF2. En los Spectrums de 128K hace exactamente lo mismo así que no vale, por ejemplo, para sustituir las ROMs de un +3 por las del +3e.

Como siempre, la idea es usarlo con el expansor de bus aunque funciona igualmente él solo.

Lista de interesados:
1 - kyp
2 - recibido - papanillu (dos si puede ser)
1 - sinclair200 (montado)
1 - recibido - iturbez (más un juego de expansores de bus)
1 - recibido - lguilherme (montado)
1 - recibido - shikitin (solo placa e ICs)
1 - recibido - jgilcas (solo placa)
1 - recibido - javier2112
1 - recibido -  ben-kenobi
Total 10 de 10

Lista de interesados (2ª tirada):
1 - P E R - julitium
1 - P E R - geloalex
1 - Alpha120
2 - P E R - Popopo
1 - P E - duca750
1 - P E - brunosilva (montado)
Total 6

NOTA para el montaje: Hay que tener cuidado al soldar los mini conmutadores para selección de banco y (des)activación del interfaz porque por abajo tienen unas pestañas de metal que quedan muy cerca de los pads de soldadura y pueden hacer contacto al soldarlos. Es mejor dejar un poco de separación entre la base del conmutador y la placa. Aquí se comenta el problema: viewtopic.php?f=63&t=6734&start=130#p149779

BOM:
specrom bom.zip
specrom bom.zip (1.22 KiB) Visto 627 veces

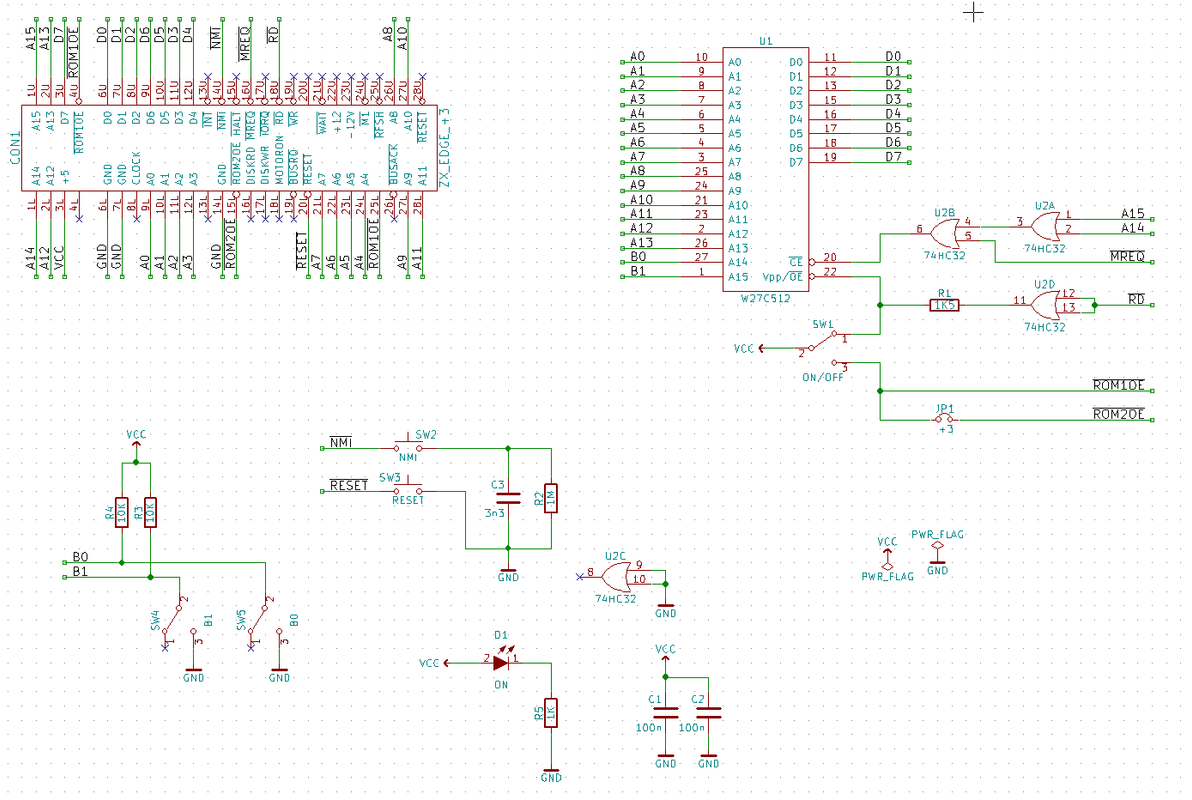

Esquema:
Imagen

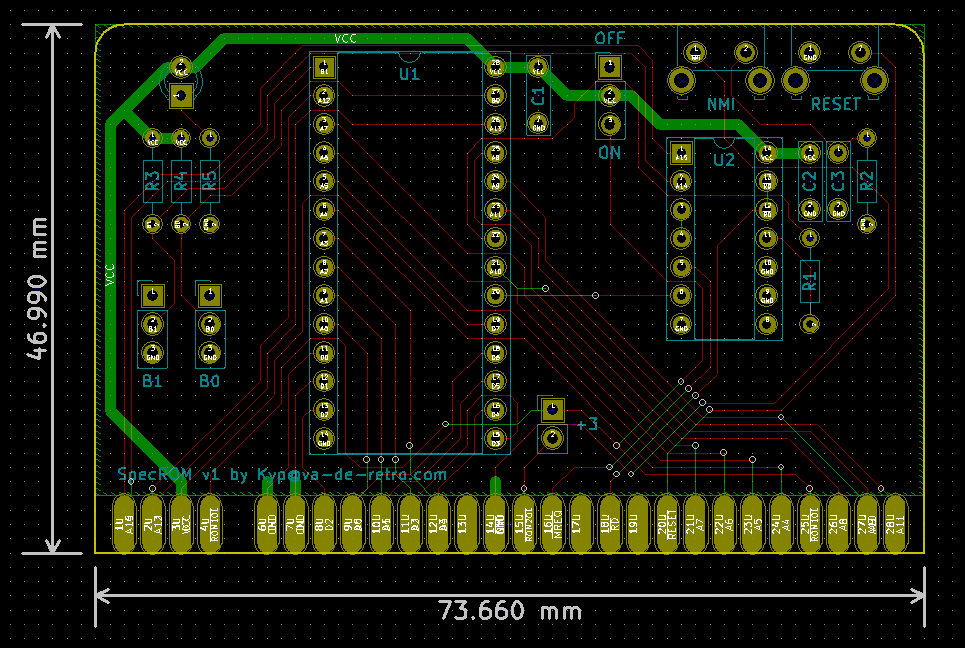

Placa
Imagen

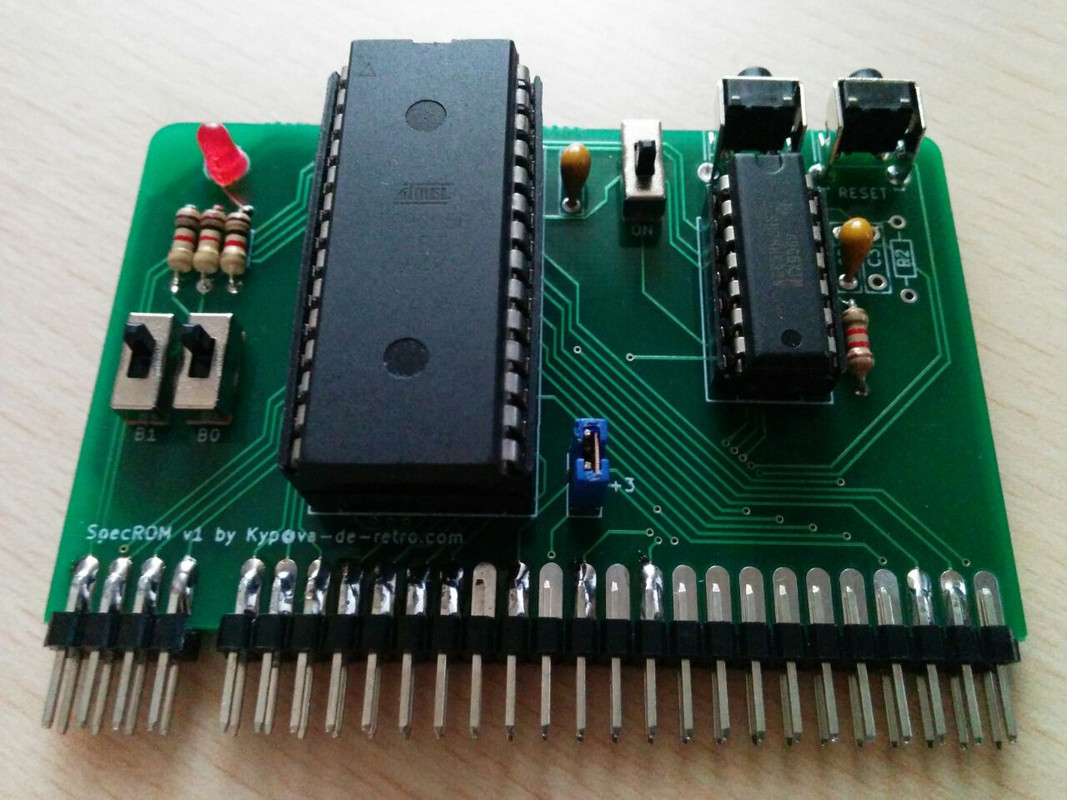

Producto final:
Imagen
Última edición por Kyp el 24 Feb 2020, 22:43, editado 31 veces en total.
