WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por Kyp » 15 Nov 2020, 23:02

Este es un proyecto que empecé hace ya más de un año pero que por unas cosas o por otras me ha costado mucho avanzar :|

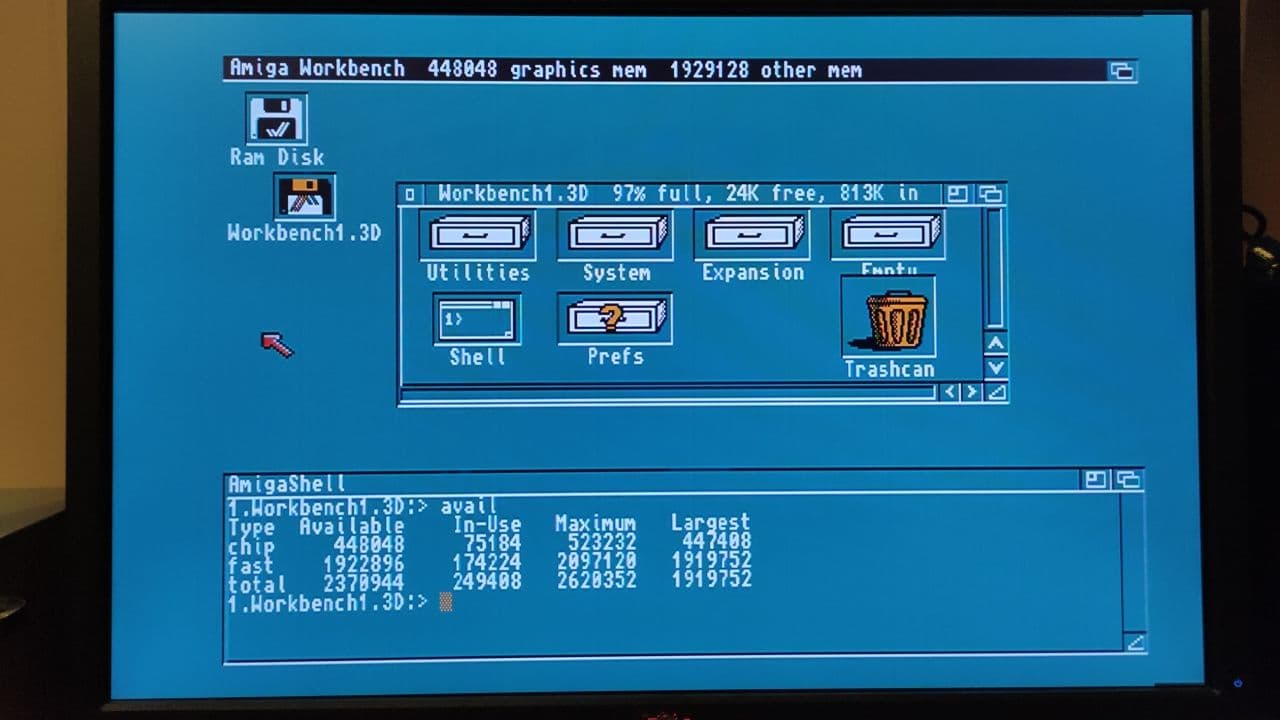

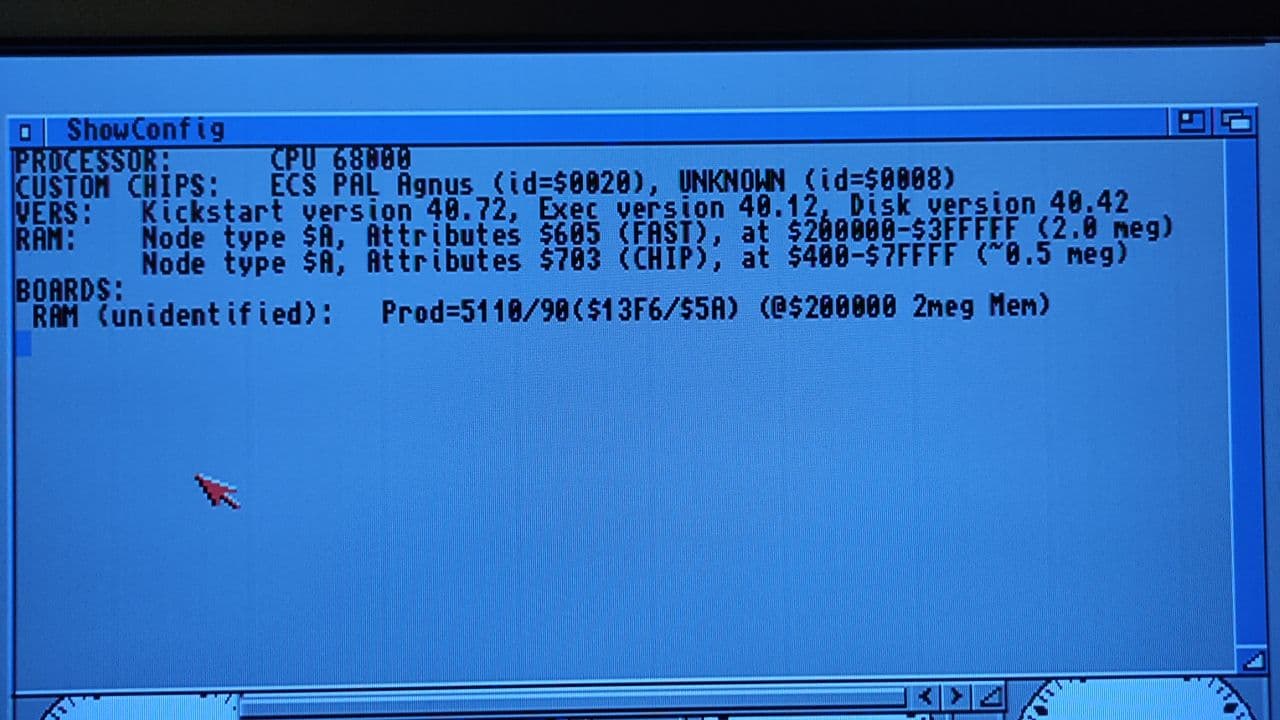

De momento, para ir creando un poco de expectación, unas fotos :))

Imagen

Imagen

Imagen

Avatar de Usuario
España mad3001
Demonio segundo orden
Demonio segundo orden
Mensajes: 1424
Registrado: 25 Nov 2015, 00:15
Ubicación: Mostoles(Madrid)
Has thanked: 208 times
Been thanked: 429 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por mad3001 » 16 Nov 2020, 09:23

Kyp escribió:
15 Nov 2020, 23:02
Este es un proyecto que empecé hace ya más de un año pero que por unas cosas o por otras me ha costado mucho avanzar :|

De momento, para ir creando un poco de expectación, unas fotos :))

Imagen

Imagen

Imagen
Muy bien, estaría bien una memoria combinada, expansión FAST y CHIP, y sobretodo que "no sobresalga por fuera" :)) ya, hombre, supongo que es el prototipo...
Está genial, ya nos irás contando.
No somos dioses sino aporreadores de teclas y destripadores de Hardware con ganas de soltar los nervios en algo productivo e interesante

Avatar de Usuario
Kyp
Hermano de Lucifer
Hermano de Lucifer
Mensajes: 3063
Registrado: 30 Sep 2013, 14:54
Ubicación: Madrid
Has thanked: 107 times
Been thanked: 428 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por Kyp » 16 Nov 2020, 10:11

mad3001 escribió:
16 Nov 2020, 09:23
Muy bien, estaría bien una memoria combinada, expansión FAST y CHIP, y sobretodo que "no sobresalga por fuera" :)) ya, hombre, supongo que es el prototipo...
Está genial, ya nos irás contando.

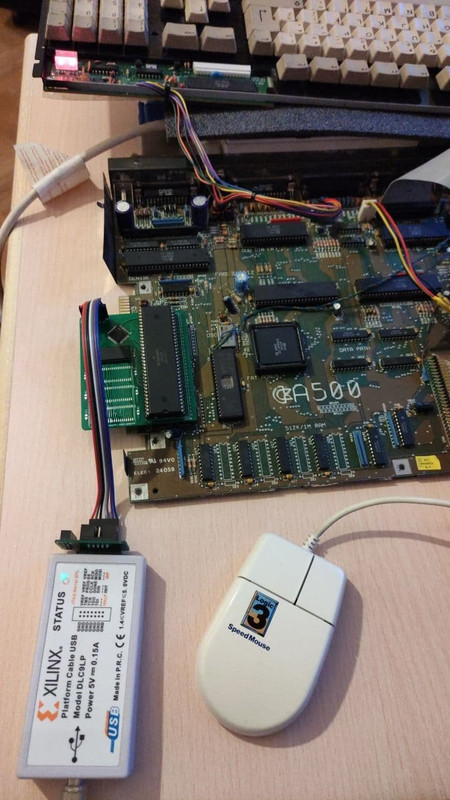

Un "pequeño" fallo :)) :)) :)) Puse el zócalo de la CPU al revés ;? Pero, bueno, me sirve para probar el concepto. De todas formas igual hay que girarlo todo para que la CPU quede arriba porque la parte de abajo igual choca con el teclado.

La memoria CHIP no se puede ampliar en una placa sobre la CPU o en el bus de expansión, para eso hay que usar el trapdoor o en la propia placa del Amiga si lo permite.

Avatar de Usuario
España jgilcas
Demonio tercer orden
Demonio tercer orden
Mensajes: 555
Registrado: 08 Abr 2013, 22:16
Has thanked: 49 times
Been thanked: 57 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por jgilcas » 16 Nov 2020, 12:06

Pongame 10!

Es broma, seguiré de cerca este proyecto. Con esto y el SDBox se puede poner muy interesante el uso de whload en A500 :)
ZX48, ZX48+, ZX128+2, ZX128+3, OREL BK08, A500, MSX2, VIC-20, C64C, CPC464, CPC6128, GAMEBOY, GAMEBOY POCKET, GAMEBOY COLOR, NES, SNES, N64, GBA, GBASP, GBAMICRO, GAMECUBE, GAMEGEAR, SMS, SMS2, MD1, MD2, MEGACD, SATURN, DC, XBOX, XBOX360, TG-16

Avatar de Usuario
España_Galicia geloalex
Demonio tercer orden
Demonio tercer orden
Mensajes: 643
Registrado: 19 Abr 2018, 19:21
Ubicación: Instagram: geloalex
Has thanked: 82 times
Been thanked: 158 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por geloalex » 16 Nov 2020, 13:31

Muy interesante , espero ver esos avances y si se hace tirada , veremos como queda la cosa.
SpectrumZX48,ZX48+,ZX128+2CommodoreA1200,A500,C64,C64CAmstradCPC464,CPC6128 MSXHB20P,HB75P,HBF1XD,SVI728,8020 Atari2600Sixer,2600Jr,7800 PhillipsVideopac G7000 NintendoGB,GBC,GBA,NES,SNES,N64,SegaGG,SMS,SMS2,MD1,MD2,MEGACD2,SATURN,DCMicrosoftXBOX360Sony PS1,PS2,PS3,PS4,PSP,PSVitaMINISNES,SNES,MD,PSX INSTAGRAM: geloalex

Avatar de Usuario
España mad3001
Demonio segundo orden
Demonio segundo orden
Mensajes: 1424
Registrado: 25 Nov 2015, 00:15
Ubicación: Mostoles(Madrid)
Has thanked: 208 times
Been thanked: 429 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por mad3001 » 16 Nov 2020, 14:12

¿El proyecto está basado en algo o es algo "de cosecha propia"?
Parece basado en este....
https://github.com/SukkoPera/OpenAmiga5 ... mExpansion
Última edición por mad3001 el 16 Nov 2020, 14:21, editado 2 veces en total.
No somos dioses sino aporreadores de teclas y destripadores de Hardware con ganas de soltar los nervios en algo productivo e interesante

Avatar de Usuario
China nandove
Aspirante a demonio
Aspirante a demonio
Mensajes: 320
Registrado: 20 Sep 2016, 17:13
Has thanked: 78 times
Been thanked: 37 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por nandove » 16 Nov 2020, 14:14

jgilcas escribió:
16 Nov 2020, 12:06
Pongame 10!

Es broma, seguiré de cerca este proyecto. Con esto y el SDBox se puede poner muy interesante el uso de whload en A500 :)
El proyecto es interesante, pero el whdload aunque tengas un 500 con ram no suele tirar muy fino muchos van pero otros tantos no tiran, las epecificaciones del whdload necesitan normalmente un 020, auqnue ganas mucha compatibilidad si le pones un 68010 al 500 :)

lo digo por experiencia :D

Avatar de Usuario
Kyp
Hermano de Lucifer
Hermano de Lucifer
Mensajes: 3063
Registrado: 30 Sep 2013, 14:54
Ubicación: Madrid
Has thanked: 107 times
Been thanked: 428 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por Kyp » 16 Nov 2020, 15:02

mad3001 escribió:
16 Nov 2020, 14:12
¿El proyecto está basado en algo o es algo "de cosecha propia"?
Parece basado en este....
https://github.com/SukkoPera/OpenAmiga5 ... mExpansion
Mi 'inspiración' viene de este proyecto:
https://github.com/kr239/A500-8MB-FastR ... 0Verilog.v

Y tanto ese como el de SukkoPera son una adaptación de éste otro:
http://lvd.nedopc.com/Projects/a600_8mb/index.html

Yo he hecho varios cambios. El original tiene una CPLD muy antigua y la he cambiado por una más moderna. Además, para multiplexar los 10 bits del bus de direcciones de las memorias usa dos chips externos de 4 bit y los dos que quedan lo hace con la CPLD. Mi diseño lo hace todo con la CPLD.

Y como al principio no me funcionaba, entre unas cosas y otras, al final he acabado reescribiendo todo el código de la CPLD :| :)) :)) :))

Avatar de Usuario
Kyp
Hermano de Lucifer
Hermano de Lucifer
Mensajes: 3063
Registrado: 30 Sep 2013, 14:54
Ubicación: Madrid
Has thanked: 107 times
Been thanked: 428 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por Kyp » 16 Nov 2020, 16:59

nandove escribió:
16 Nov 2020, 14:14

El proyecto es interesante, pero el whdload aunque tengas un 500 con ram no suele tirar muy fino muchos van pero otros tantos no tiran, las epecificaciones del whdload necesitan normalmente un 020, auqnue ganas mucha compatibilidad si le pones un 68010 al 500 :)

lo digo por experiencia :D
Poner una CPU nueva ya es abarcar demasiado, al menos de momento. Yo solo iba a ampliar la memoria y ya me han convencido de meter el IDE. De momento llegaré hasta ahí y luego ya veremos.

Avatar de Usuario
España_Galicia geloalex
Demonio tercer orden
Demonio tercer orden
Mensajes: 643
Registrado: 19 Abr 2018, 19:21
Ubicación: Instagram: geloalex
Has thanked: 82 times
Been thanked: 158 times
Contactar:

Re: WIP - AmiRAM, fast RAM para A500/A2000

Mensaje por geloalex » 16 Nov 2020, 19:39

Kyp escribió:
16 Nov 2020, 16:59
nandove escribió:
16 Nov 2020, 14:14

El proyecto es interesante, pero el whdload aunque tengas un 500 con ram no suele tirar muy fino muchos van pero otros tantos no tiran, las epecificaciones del whdload necesitan normalmente un 020, auqnue ganas mucha compatibilidad si le pones un 68010 al 500 :)

lo digo por experiencia :D
Poner una CPU nueva ya es abarcar demasiado, al menos de momento. Yo solo iba a ampliar la memoria y ya me han convencido de meter el IDE. De momento llegaré hasta ahí y luego ya veremos.
Ole si se puede poner IDE en el 500 y la ampliacion de memoria mola.....venga que ya vienen los reyes :D
Buen trabajo Kyp ...como siempre
