Re: Humble48 - Clon Spectrum 48k

Mensaje por dandare » 26 Ene 2018, 11:31

Hola, ahora que veo los esquemas de la 3.1b, tengo una pregunta.
¿no queda espacio en la CPLD para hacer la gestión del joystick? Si cabe, te ahorrarías tres integrados
Imagen
Imagen

Avatar de Usuario
Kyp
Hermano de Lucifer
Hermano de Lucifer
Mensajes: 2413
Registrado: 30 Sep 2013, 14:54
Ubicación: Madrid
Has thanked: 30 times
Been thanked: 69 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por Kyp » 26 Ene 2018, 12:31

Eso dije yo: viewtopic.php?f=63&t=5733&start=370#p116830
Pero llegué tarde :| :))

Avatar de Usuario
Australia dandare
Hermano de Lucifer
Hermano de Lucifer
Mensajes: 3506
Registrado: 09 Feb 2016, 15:09
Ubicación: I Register
Has thanked: 8 times
Been thanked: 84 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por dandare » 26 Ene 2018, 14:12

Pues tienes razón, se me ha colado tu post :D
Imagen
Imagen

Jamaica BCH
Demonio tercer orden
Demonio tercer orden
Mensajes: 819
Registrado: 06 Sep 2014, 12:10
Ubicación: Barcelona
Has thanked: 8 times
Been thanked: 41 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por BCH » 26 Ene 2018, 16:05

Kyp escribió:
26 Ene 2018, 12:31
Eso dije yo: viewtopic.php?f=63&t=5733&start=370#p116830
Pero llegué tarde :| :))
Queda pendiente para la proxima! :))

Avatar de Usuario
España_Comunidad_Valenciana wilco2009
Hermano de Lucifer
Hermano de Lucifer
Mensajes: 7668
Registrado: 01 Abr 2013, 23:47
Ubicación: Valencia
Has thanked: 38 times
Been thanked: 38 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por wilco2009 » 03 Mar 2019, 11:43

Mas vale tarde que nunca, ya tengo montado mi humble48 :-] :-] :-] :-]

Imagen

Imagen
"Aprender a volar es todo un arte. Aunque sólo hay que cogerle el truco. Consiste en tirarse al suelo y fallar".

Douglas Adams. Guía del autoestopista galáctico.

Jamaica BCH
Demonio tercer orden
Demonio tercer orden
Mensajes: 819
Registrado: 06 Sep 2014, 12:10
Ubicación: Barcelona
Has thanked: 8 times
Been thanked: 41 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por BCH » 03 Mar 2019, 13:54

Uno mas! :D

Avatar de Usuario
Isle of Man jjsaenz1969
Demonio tercer orden
Demonio tercer orden
Mensajes: 722
Registrado: 22 Mar 2015, 00:41
Ubicación: Vitoria
Has thanked: 30 times
Been thanked: 11 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por jjsaenz1969 » 04 Mar 2019, 11:12

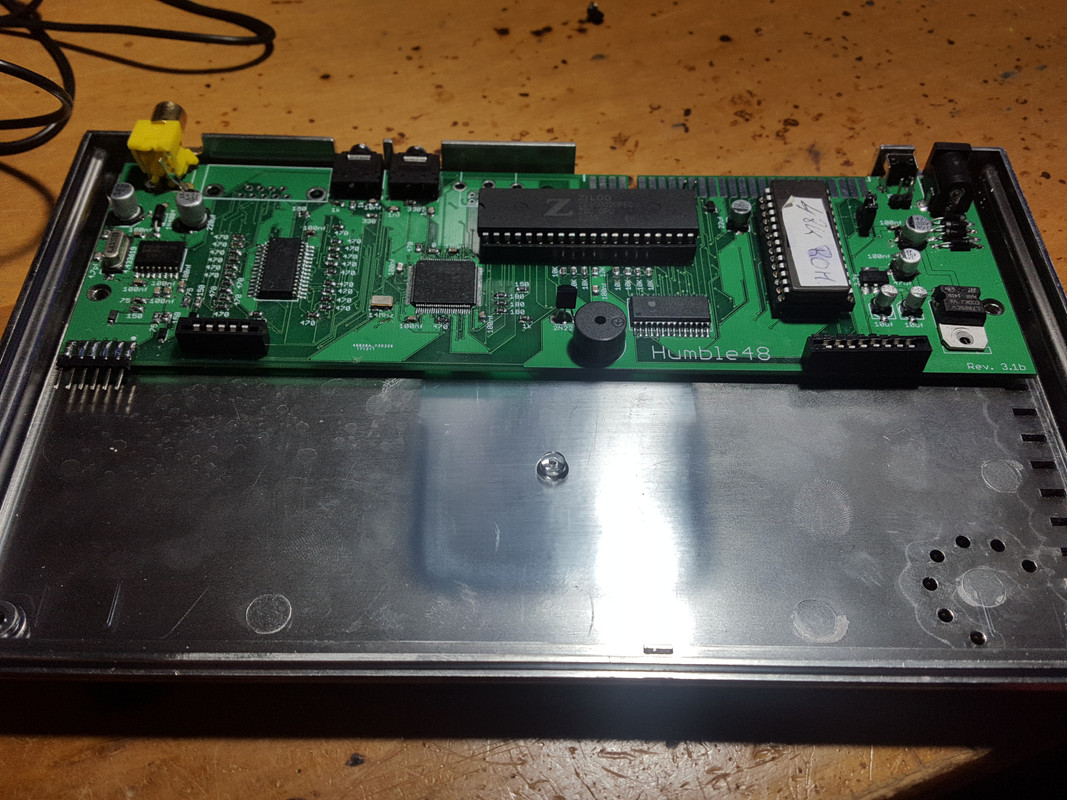

La semana pasada monté yo el mio.

Imagen

En realidad lo que hice fue pasar los componentes de la placa original a esta 3.1b.
Me falta por poner la parte "opcional", pero ya lo tengo todo pedido.

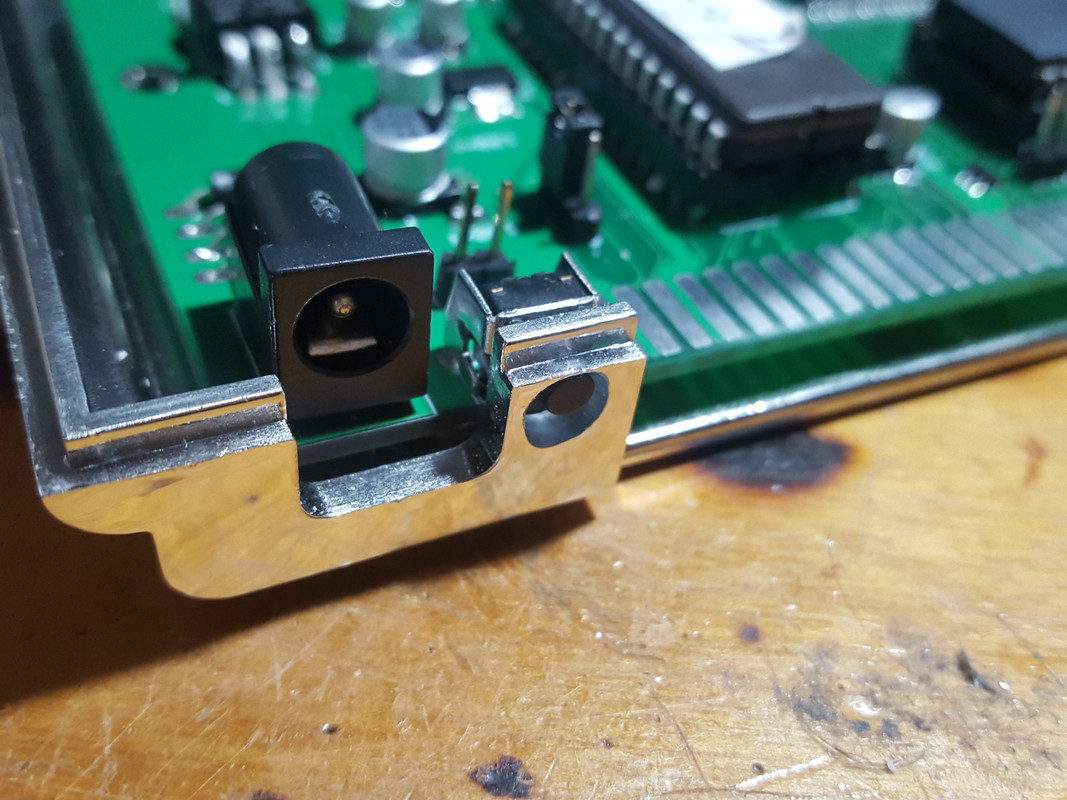

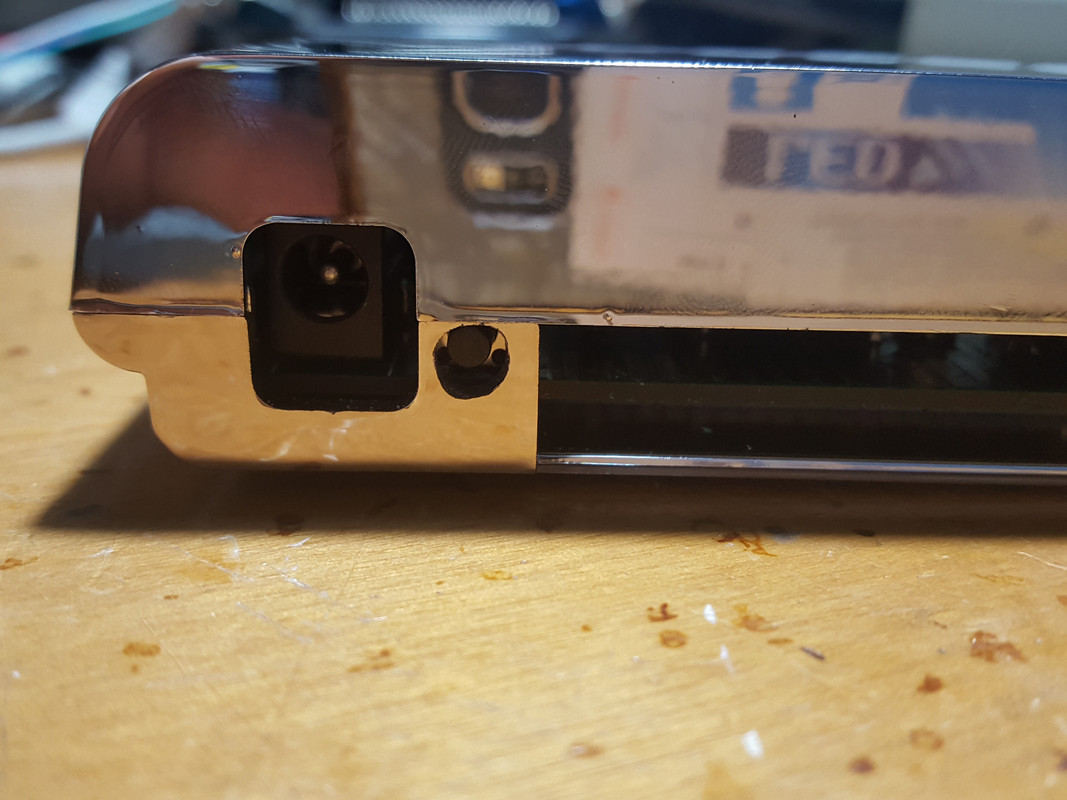

Lo que si le he puesto es el botón del reset.

Imagen Imagen

Así voy practicando con la dremel para cuando llegue todo.

Imagen

Avatar de Usuario
Isle of Man jjsaenz1969
Demonio tercer orden
Demonio tercer orden
Mensajes: 722
Registrado: 22 Mar 2015, 00:41
Ubicación: Vitoria
Has thanked: 30 times
Been thanked: 11 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por jjsaenz1969 » 15 Mar 2019, 00:19

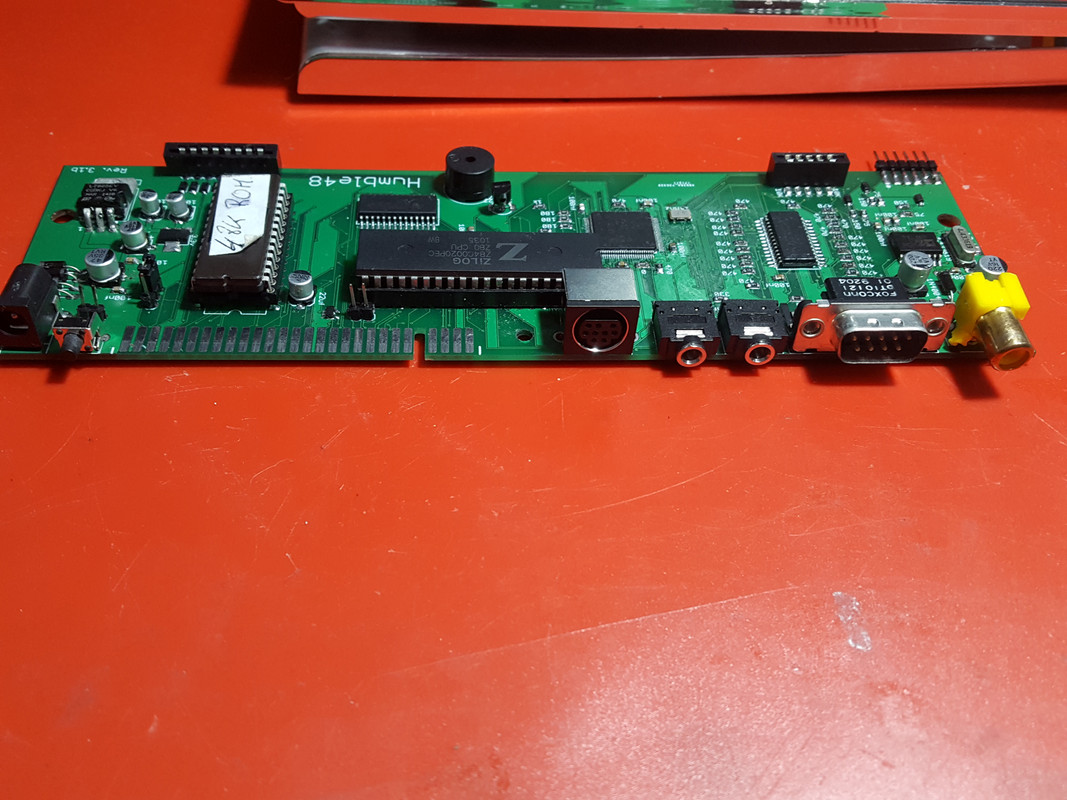

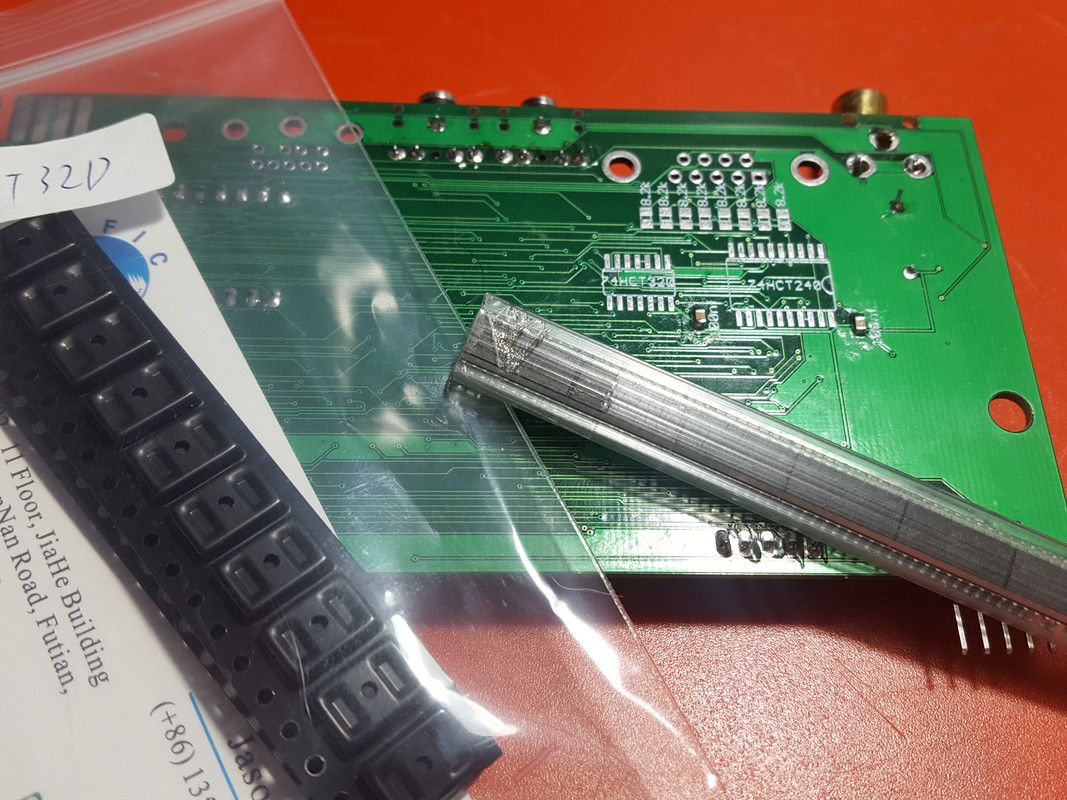

Hoy mismo llegaron los componentes que faltaban, son dos integrados que van en el lado de soldaduras, imagino que son para poder usar el joystick y el conector de vídeo.

Imagen

Imagen

Imagen

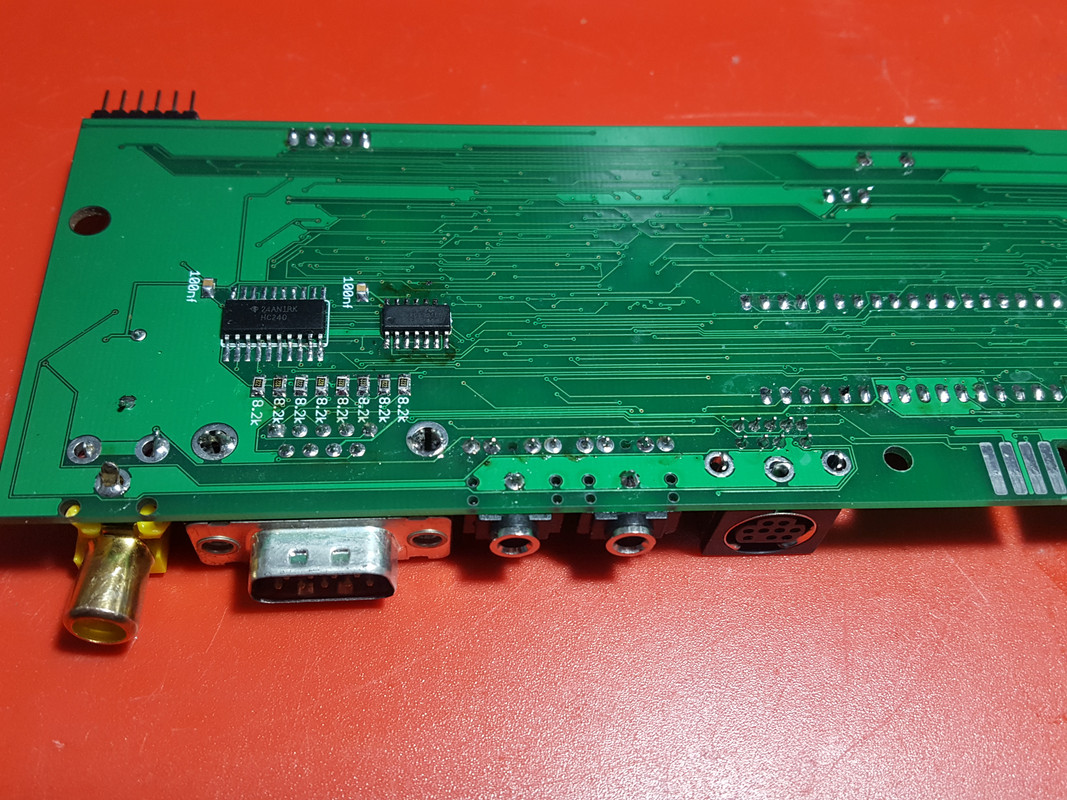

El 74HC240, casi no llega a los pads, pero poniéndolo en el extremo llega justo al otro lado.

De estos dos últimos componentes tengo de sobra, si alguien los quiere para completar su Humble 48 dejaría la parejita por 3€ con los portes incluidos.

Una pregunta, para el cable de vídeo RGB, se puede comprar en alguna parte hecho o hay que hacerlo a mano?.

Jamaica BCH
Demonio tercer orden
Demonio tercer orden
Mensajes: 819
Registrado: 06 Sep 2014, 12:10
Ubicación: Barcelona
Has thanked: 8 times
Been thanked: 41 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por BCH » 15 Mar 2019, 13:26

jjsaenz1969 escribió:
15 Mar 2019, 00:19
Una pregunta, para el cable de vídeo RGB, se puede comprar en alguna parte hecho o hay que hacerlo a mano?.
La idea era que fuese compatible con el cable scart de la sega megadrive 2, pero he usado una libreria donde la numeracion de los pines y los pads no coincidian por lo que algunas de las señales han quedado cambiadas. Lo que puedes hacer es modificar el cable de megadrive para que funcione.

Tendrias que ponerle un disipador a ese 7805; no te durara mucho sin

Avatar de Usuario
Isle of Man jjsaenz1969
Demonio tercer orden
Demonio tercer orden
Mensajes: 722
Registrado: 22 Mar 2015, 00:41
Ubicación: Vitoria
Has thanked: 30 times
Been thanked: 11 times
Contactar:

Re: Humble48 - Clon Spectrum 48k

Mensaje por jjsaenz1969 » 15 Mar 2019, 18:51

BCH escribió:
15 Mar 2019, 13:26
jjsaenz1969 escribió:
15 Mar 2019, 00:19
Una pregunta, para el cable de vídeo RGB, se puede comprar en alguna parte hecho o hay que hacerlo a mano?.
La idea era que fuese compatible con el cable scart de la sega megadrive 2, pero he usado una libreria donde la numeracion de los pines y los pads no coincidian por lo que algunas de las señales han quedado cambiadas. Lo que puedes hacer es modificar el cable de megadrive para que funcione.

Tendrias que ponerle un disipador a ese 7805; no te durara mucho sin
Creo que me lo fabricaré a mano.
por cierto, ¿en esta CPLD no entraría una ULA Plus?.
