SuperPang se resetea
Moderador: Fundadores
-
jordigahan
- Demonio segundo orden
- Mensajes: 1726
- Registrado: 06 Sep 2013, 02:17
- Has thanked: 1 time
- Been thanked: 11 times
- Contactar:
Re: SuperPang se resetea
lo ideal seria que pusieras una foto de toda la placa para saber si son iguales
-
issalig
- Aspirante a demonio
- Mensajes: 379
- Registrado: 25 Feb 2021, 00:18
- Has thanked: 135 times
- Been thanked: 100 times
Re: SuperPang se resetea
Los condensadores son los dos de abajo a la derecha (antes no tenía pero a ojo de buen cubero he puesto dos de 100uf y tpco funciona
)
)-
cacharreo
- Moderador
- Mensajes: 4369
- Registrado: 09 Ago 2019, 10:17
- Ubicación: /home/cacharreo/
- Has thanked: 1004 times
- Been thanked: 2189 times
- Contactar:
Re: SuperPang se resetea
Que curiosamente coinciden en referencia con los de desacoplo de U4 y U5 que tampoco están instalados.

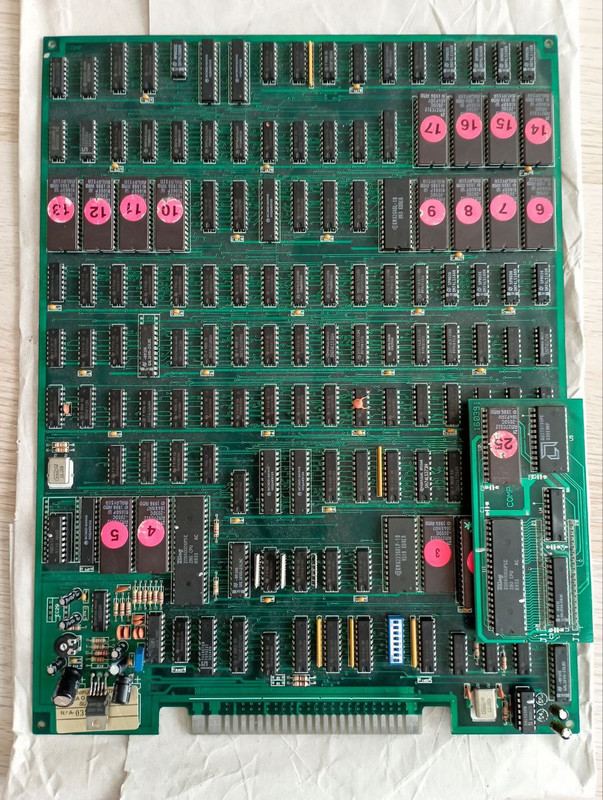

La placa con el 2º Z80 NMOS que hay a la derecha en la parte central-inferior tampoco la he visto en otras, y no consigo localizar dónde iba la batería del sistema de autodestrucción, quizás esta versión "bootleg" de la placa no la tiene.
© cacharreo
-
issalig
- Aspirante a demonio
- Mensajes: 379
- Registrado: 25 Feb 2021, 00:18
- Has thanked: 135 times
- Been thanked: 100 times
Re: SuperPang se resetea
El Z80 de la izquierda es para el sonido.
En esta pcb no hay batería suicida afortunadamente. De todas formas el Z80 va en una placa con EPROM AM27C512 y una PROM AM27S191 y 74LS245 y una GAL20V8. No sé muy bien para qué, tal vez simular el kabuki.
En otro foro he encontrado una bootleg similar pero sin la placa esta. Simplemente lleva un Z80 (imagen abajo izqda)
